TL1500B(3+5)卧式二次浸渍纸生产线

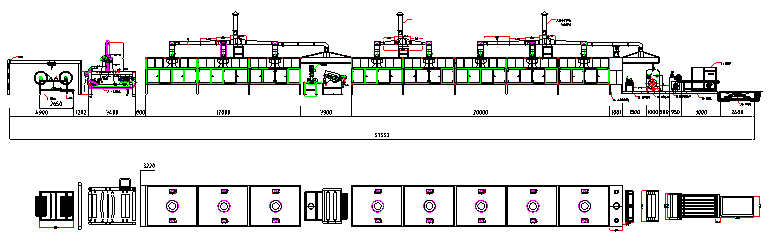

一、 设备配置图

1． 开卷机 2.一次浸胶机 3.一次干燥机4. 一次排湿  5. 一次冷却机  6.二次涂胶机 7.二次干燥

8. 二次排湿 9.二次冷却10.调偏机11.牵引机 12.切纸机 13.输送机 14.堆纸升降台

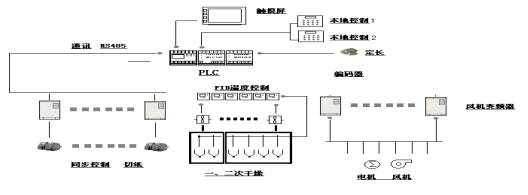

      二、电控系统原理图

    三、主要技术参数及特点

    工作幅宽：   1350mm

    机械速度： 3-50m/min

    工作速度： 大于25米/分钟

    原纸克重：  85g/m²

    热    源：   饱和蒸汽/导热油

    工作介质入口温度： 220℃以上

    干燥箱长度（单元） 4000mmX8节

    上胶量  :     100-170%

    挥发含量:    6.5-8.5%

    装机容量： 65Kw

    浸渍材料： 低压三聚氰胺树脂

    被浸渍物： 主要用于耐磨纸、装饰纸、平衡纸及建筑模板纸的浸渍干燥生产

『功能及特点』

● 系统采用高精度计量辊及网纹辊，可以精确控制上胶量，具有上胶均匀及连续可调的优点。

● 传动辊筒、热风机均采用高效节能变频器控制，生产能耗低、同步线速稳定、断纸率低。

● 采用双光电同步电机控制调偏,具有调偏稳定,纸张运行平稳等优点。

● 切纸采用编码技术，精度高、准确性好，可任意设定切割长度。

● 干燥箱温度采用高精度PID控制，保温效果好。

● 在线调节同步比率和系统参数。

● 查询和统计日月全年的产量。

● 先进的自动张力控制系统，可任意调节并自动执行走纸的松紧度。

● 更人性化设计，堆纸升降台台面的倾斜度可任意调整。

● 一次浸胶机采用双呼吸段设计，原纸的吸水性无论多差都可以达到理想的渗透效果。

● 加热风机采用同轴设计，将生产时的噪音降至最低。电机选用日本进口NSK轴承，

   确保长时无故障工作。

● 烘箱采用无死角保温，高效利用热能，温控精度±1℃。

     四、设备清单及分项技术规格

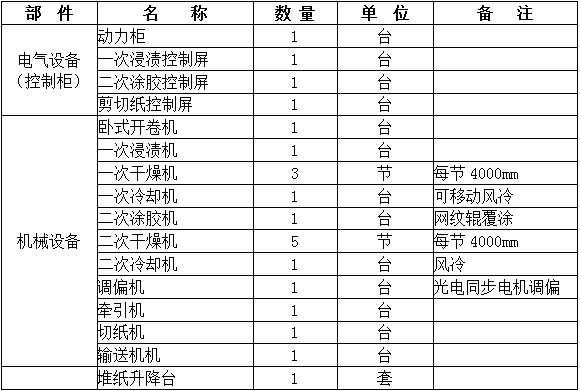

       设备清单：
